원래 장소:
중국
브랜드 이름:
SIPU
인증:
ISO9001-2017, RoHS, CE
모델 번호:
SMA-KY3506
제품 개요
SMA 시리즈 커넥터는 나사식 커플링 메커니즘을 갖춘 널리 사용되는 소형 동축 커넥터입니다. 뛰어난 전기적 성능, 작은 크기, 강력한 환경 저항성을 제공하여 디지털 통신 시스템 및 마이크로파 장비에 이상적입니다.
응용 분야:
무선 통신, 통신, 테스트 장비, 네트워크 시스템 및 기타 RF 응용 분야.
제품 특징:
CXN3506 케이블과 결합하도록 설계된 이 커넥터는 너트 기반 설치가 특징입니다. 넓은 주파수 대역폭, 뛰어난 신호 성능, 높은 신뢰성 및 긴 서비스 수명을 제공합니다.
제품 외관
중요 기술 매개변수전기적 특성
|
온도 범위
|
-65~+125℃ | 특성 임피던스 | ||
|
50Ω
|
주파수 범위 | DC-18GHz | 내전압 | |
|
1000V
|
VSWR | ≤1.05+0.012F(GHz) | 절연 저항 | |
|
≥5000MΩ
|
삽입 손실 | ≤0.05√F(GHz)dB | 접촉 저항 | |
|
중심 도체
|
절연체 | 기계적 특성 | 외부 도체 | |
| 실링 링 | 내구성 | 500회 | 재질 및 표면 처리 | |
중심 도체베릴륨 구리, 금 도금
|
절연체
|
PTFE | 외부 도체 | 황동, 금 도금 |
|
실링 링
|
실리콘 고무 |

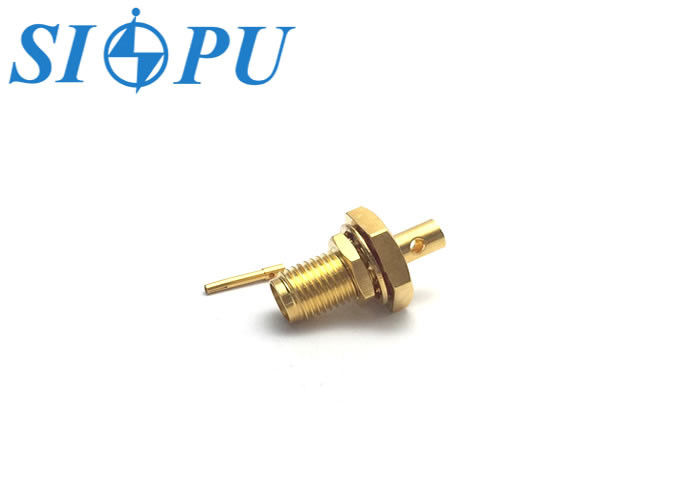

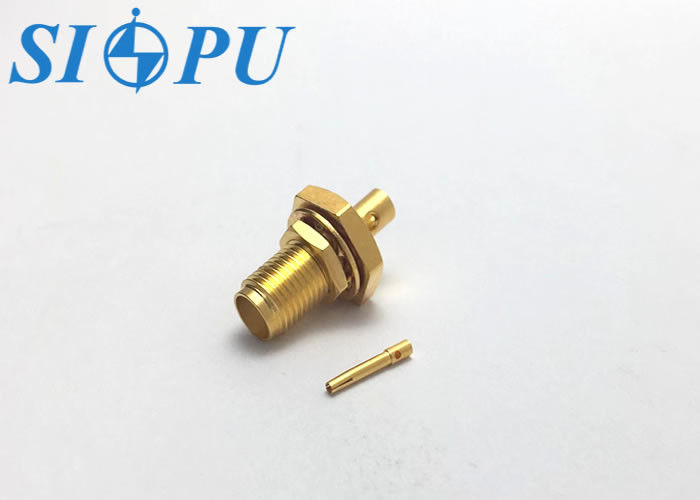

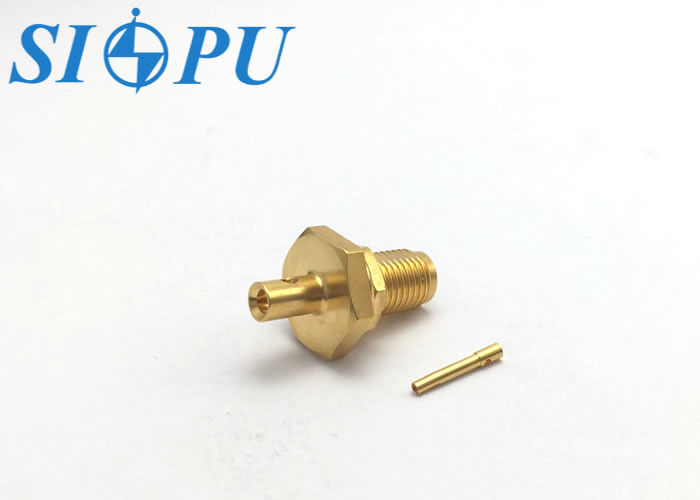

제품 이미지 갤러리 |
