원래 장소:
중국
브랜드 이름:
SIPU
인증:
ISO9001, RoHS, CE
모델 번호:
BNC-50KYDL
제품 개요
BNC 시리즈는 MIL-C-39012/16–24 표준에 따라 개발 및 제조된 베이요넷 스타일 RF 동축 커넥터입니다. 빠른 연결/분리 기능, 안정적인 전기적 접촉, 유사한 국제 제품과의 완전한 호환성을 특징으로 합니다. BNC 커넥터는 RF 동축 케이블 연결을 위해 전자 계측기 및 무선 장비에 널리 사용됩니다.
응용 분야:
주로 전자 계측, 무선 장비, 아날로그 또는 디지털 비디오 신호 전송에 사용됩니다.
제품 특징:
나사산 장착 마이크로스트립형 암 커넥터
빠르고 안전한 연결을 위한 베이요넷 결합 메커니즘
뛰어난 내진동성
안정적이고 신뢰할 수 있는 전기적 접촉
소형, 내구성이 뛰어난 연결이 필요한 PCB 장착 RF 응용 분야에 이상적
제품 사양
중요 기술 매개변수
|
전기적 특성
|
온도 범위 | -55～+165℃ | ||
|
특성 임피던스
|
50Ω | 주파수 범위 | DC-4GHz | |
|
유전체 내전압
|
1500V | VSWR | ≤1.3 | |
|
절연 저항
|
≥5000MΩ | 삽입 손실 |
≤0.06√F(GHz)dB |
|
| 접촉 저항 | 중심 도체 | ≤2.0mΩ | 기계적 특성 | |
| 외부 도체 | ≤0.2mΩ | 내구성 | 500회 | |
재료 및 표면 처리
|
중심 도체
|
베릴륨 청동, 금 도금 | 절연 매체 | PTFE |
|
외부 도체
|
황동, 니켈 도금 | / | / |

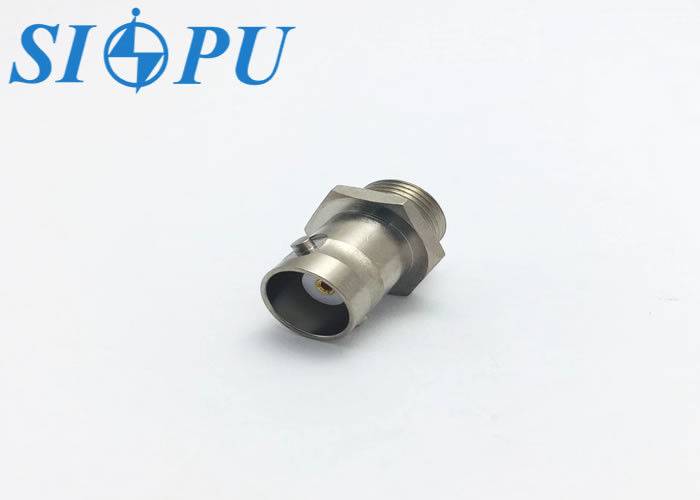

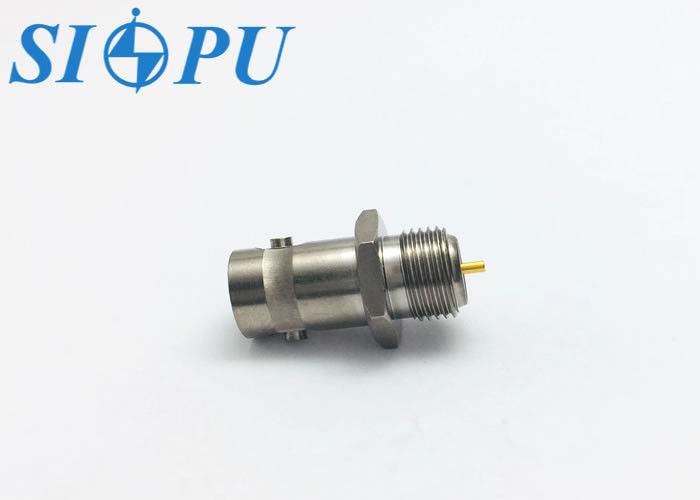

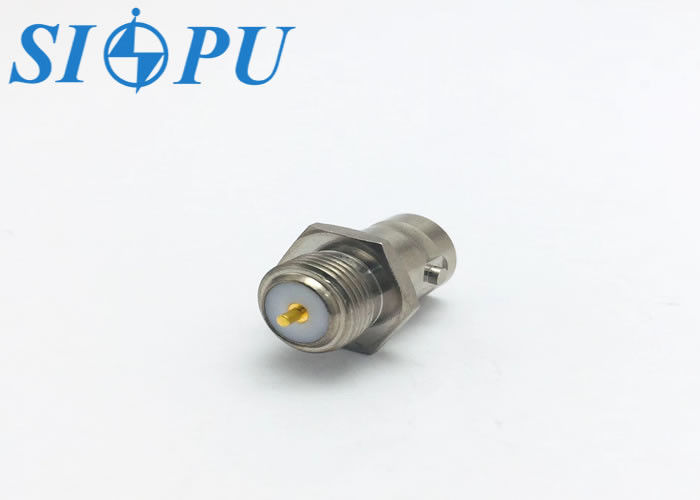

제품 이미지 갤러리
