원래 장소:
중국
브랜드 이름:
SIPU
인증:
ISO9001, RoHS, CE
모델 번호:
티엔씨-J3-1
제품 개요
TNC 시리즈는 작은에서 중량 전력 애플리케이션을 위해 설계 된 가닥 RF 동축 커넥터입니다. MIL-C-39012 및 IEC 60169-17 표준에 따라 개발되었습니다.그것은 BNC 시리즈의 스레드 변형이며 특히 고 진동 환경에서 작동하는 이동 통신 장비에 적합합니다..
적용 범위:
통신 시스템, 라디오 장비, 기기 및 다른 RF 응용 프로그램.
제품 특징:
안전 기계적 연결을 위한 헥사고널 힌드 커플링
RG316/U 동축 케이블과 호환
넓은 작동 주파수 대역폭
신뢰성 높은 전기 접촉 및 낮은 신호 손실
우수한 진동 저항성 및 장기 내구성
제품 사양
중요 기술 매개 변수
|
전기 재산
|
온도 범위 | -55°C+165°C | ||
|
특성적 임피던스
|
50Ω | 주파수 범위 | DC-11GHz | |
|
다이렉트릭 저항 전압
|
1500V | VSWR | ≤1.3 | |
|
단열 저항
|
≥5000MΩ | 삽입 손실 |
≤0.06√F ((GHz) dB |
|
| 접촉 저항 | 중앙 지휘자 | ≤2.0mΩ | 기계적 특성 | |
| 외부 선도자 | ≤0.2mΩ | 내구성 | 500번 | |
재료 및 표면 처리
|
중앙 지휘자
|
청동, 금장 | 단열 매개체 | PTFE |
|
외부 선도자
|
금속, 니켈 접착 | / | / |

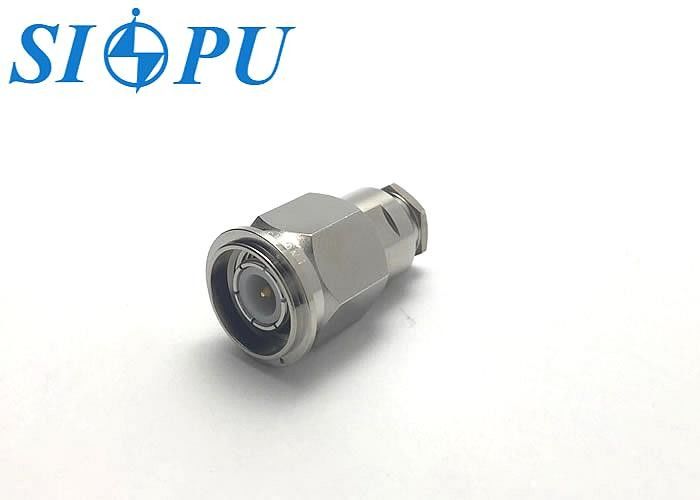

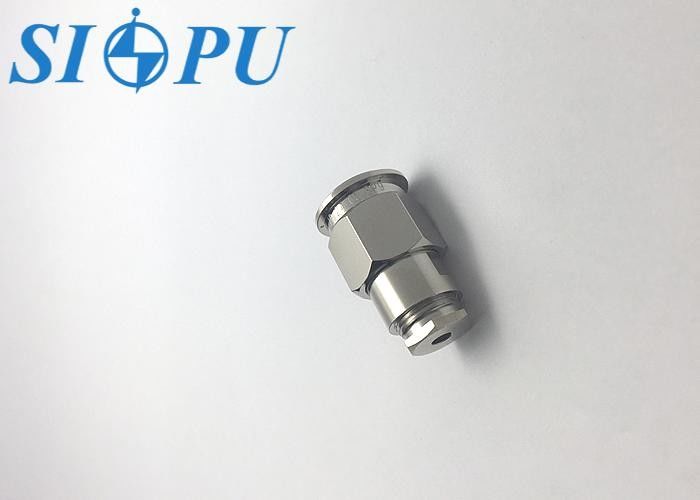

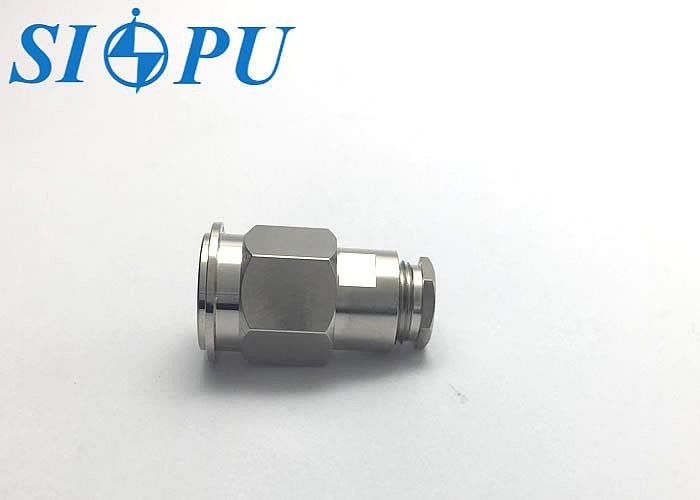

제품 이미지 갤러리
