원래 장소:
중국
브랜드 이름:
SIPU
인증:
ISO9001, RoHS, CE
모델 번호:
2.92/2.4-JK
2.92mm 수-2.4mm 암 RF 동축 어댑터 (2.92(J)–2.4(K))
제품 개요
각 유형의 RF 동축 어댑터는 동일하거나 다른 시리즈의 커넥터 간의 적절한 신호 전송을 보장하는 데 중요한 역할을 합니다. 이러한 어댑터는 RF 시스템 전체에서 신호 연속성과 기계적 호환성을 유지하는 브리지 구성 요소 역할을 합니다.
적용 범위:
시스템 상호 연결 및 신호 변환에 널리 사용되며, 특히 테스트 장비, 측정 설정 및 RF 테스트 케이블에 사용됩니다.
제품 특징:
인터페이스: 2.92mm 암-2.4mm 수
소형 크기로 고밀도 또는 공간 제약 환경에 이상적
견고한 기계적 및 전기적 성능으로 높은 신뢰성
우수한 주파수 응답 및 낮은 삽입 손실
최대 40GHz의 고주파 정밀 응용 분야에 적합

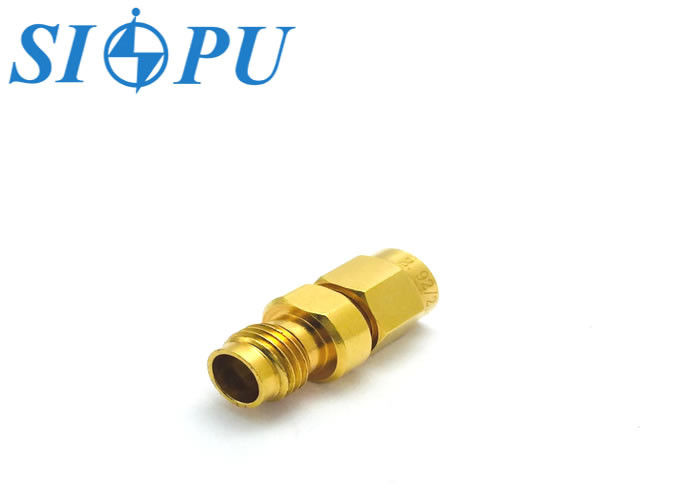

제품 외관
중요 기술 파라미터
|
전기적 특성
|
온도 범위 | -65～+125℃ | ||
|
특성 임피던스
|
50Ω | 주파수 범위 | DC-40GHz | |
|
절연 내전압
|
500V | VSWR | ≤1.05+0.008F(GHz) | |
|
절연 저항
|
≥5000MΩ | 삽입 손실 |
≤0.05√F(GHz)dB |
|
|
접촉 저항
|
중심 도체 | ≤4.0mΩ | 기계적 특성 | |
| 외부 도체 | ≤2.5mΩ | 내구성 | 500회 | |
재료 및 표면 처리t
|
중심 도체
|
베릴륨 청동, 금 도금 | 절연 매체 | PEI |
|
외부 도체
|
황동, 금 도금 | 밀봉 링 | 실리콘 고무 |

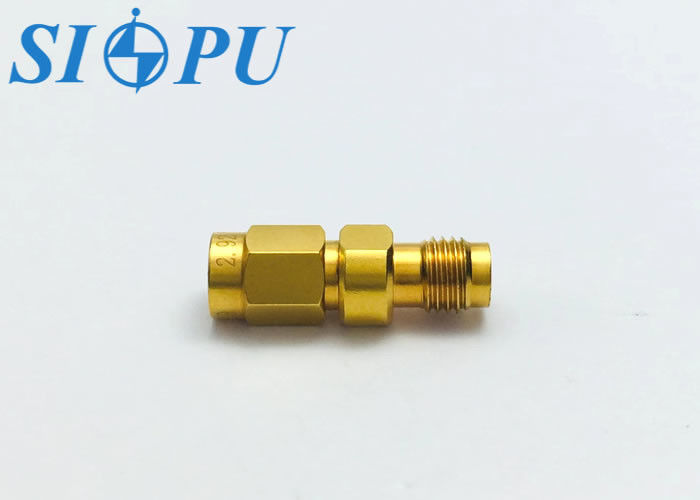

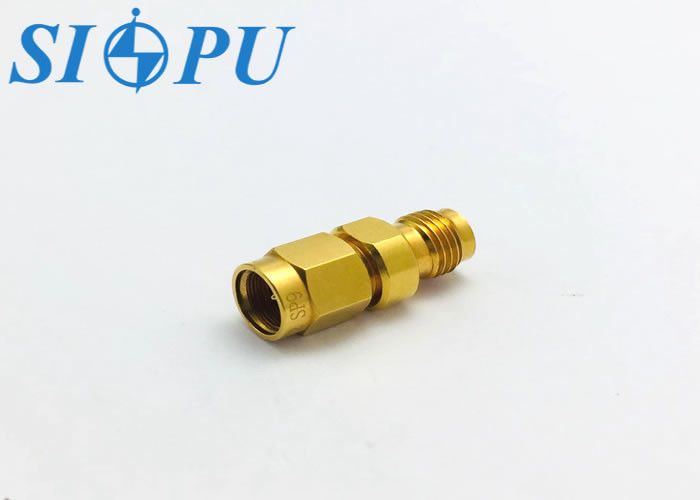

제품 이미지 갤러리
