원래 장소:
중국
브랜드 이름:
SIPU
인증:
ISO9001, RoHS, CE
모델 번호:
SMA / SMB-KK
SMA 수-SSMB 수 RF 동축 어댑터 – 황동, 금도금 (SMA(K)-SSMB(K))
제품 개요
다양한 사양의 RF 동축 어댑터는 동일하거나 다른 시리즈의 커넥터 간의 적절하고 안정적인 연결을 보장하는 데 필수적인 구성 요소입니다. 주로 서로 다른 RF 인터페이스 간의 신호 전송을 용이하게 하는 브리지 장치 역할을 합니다.
적용 범위:
일반적으로 시스템 상호 연결 및 신호 변환에 사용되며, 특히 테스트 케이블, 측정 장비 및 통신 시스템에 사용됩니다.
제품 특징:
인터페이스: 한쪽 끝은 SMA 수 커넥터와 호환되고, 다른 쪽 끝은 SMB 수 커넥터와 호환됩니다.
컴팩트한 디자인으로 공간 제약적인 환경에 적합합니다.
낮은 삽입 손실로 우수한 전기적 성능을 제공합니다.
긴 수명을 보장하는 내구성 있는 구조입니다.
시리즈 간 연결이 필요한 정밀 RF 애플리케이션에 이상적입니다.
제품 외관
주요 기술 파라미터
|
전기적 특성
|
온도 범위 | -55～+125℃ | ||
|
특성 임피던스
|
50Ω | 주파수 범위 | DC-4GHz | |
|
유전체 내전압
|
500V | VSWR | ≤1.3 | |
|
절연 저항
|
≥1000MΩ | 삽입 손실 |
≤0.06√F(GHz)dB |
|
|
접촉 저항
|
중심 도체 | ≤6.0mΩ | 기계적 특성 | |
| 외부 도체 | ≤1mΩ | 내구성 | 500회 | |
재료 및 표면 처리t
|
중심 도체
|
베릴륨 청동, 금도금 | 절연 매체 | PTFE |
|
외부 도체
|
황동, 금도금 | 밀봉 링 | / |

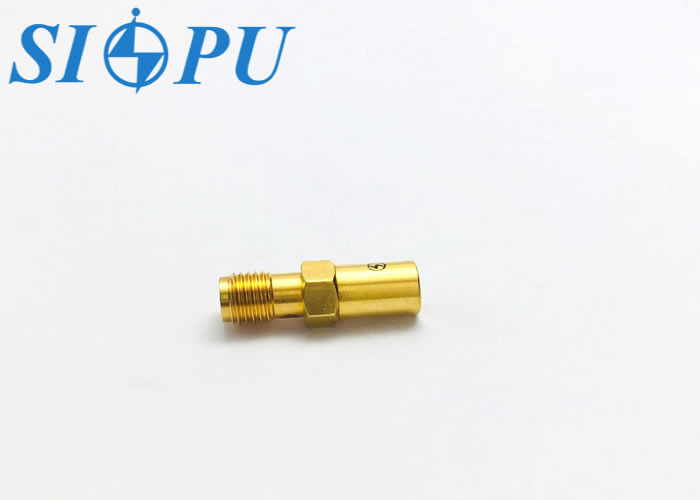

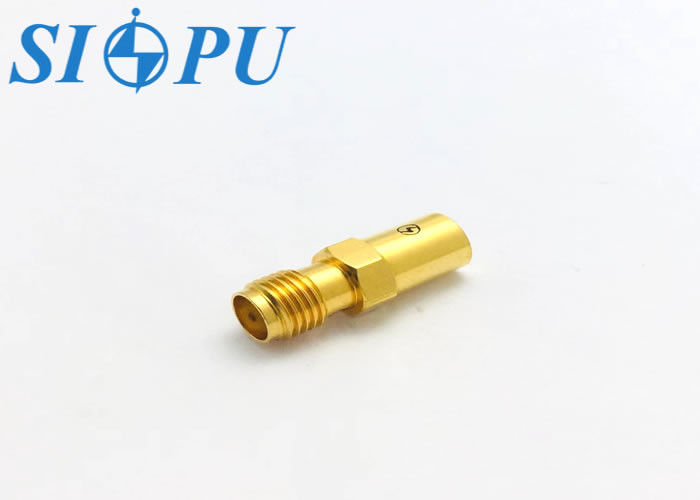

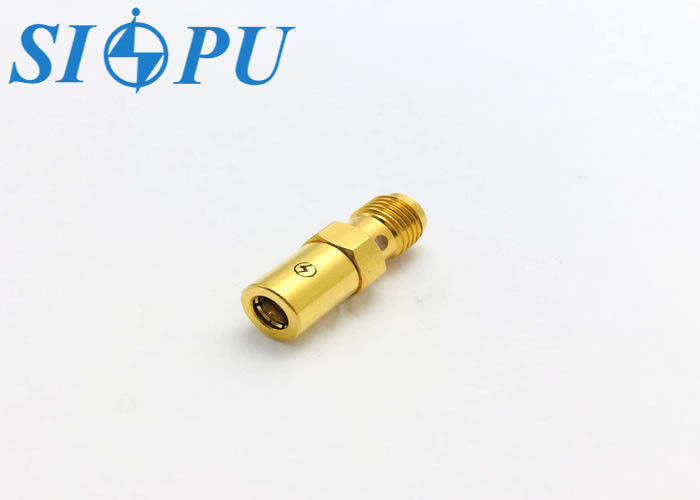

제품 이미지 갤러리
